단부 밀봉기 40NC Φ32×2.0 · TM-40 Φ40×2.0 · 테이퍼 성형기 Φ40×2
파이프 단부 성형기 TM-40
테이퍼 성형기 · 고객 요구에 따라 변경 가능
단부 성형기와 테이퍼 성형기, 단부 밀봉기, 험프 성형기. 가공할 끝단 형상과 관의 지름을 비교해 보세요.

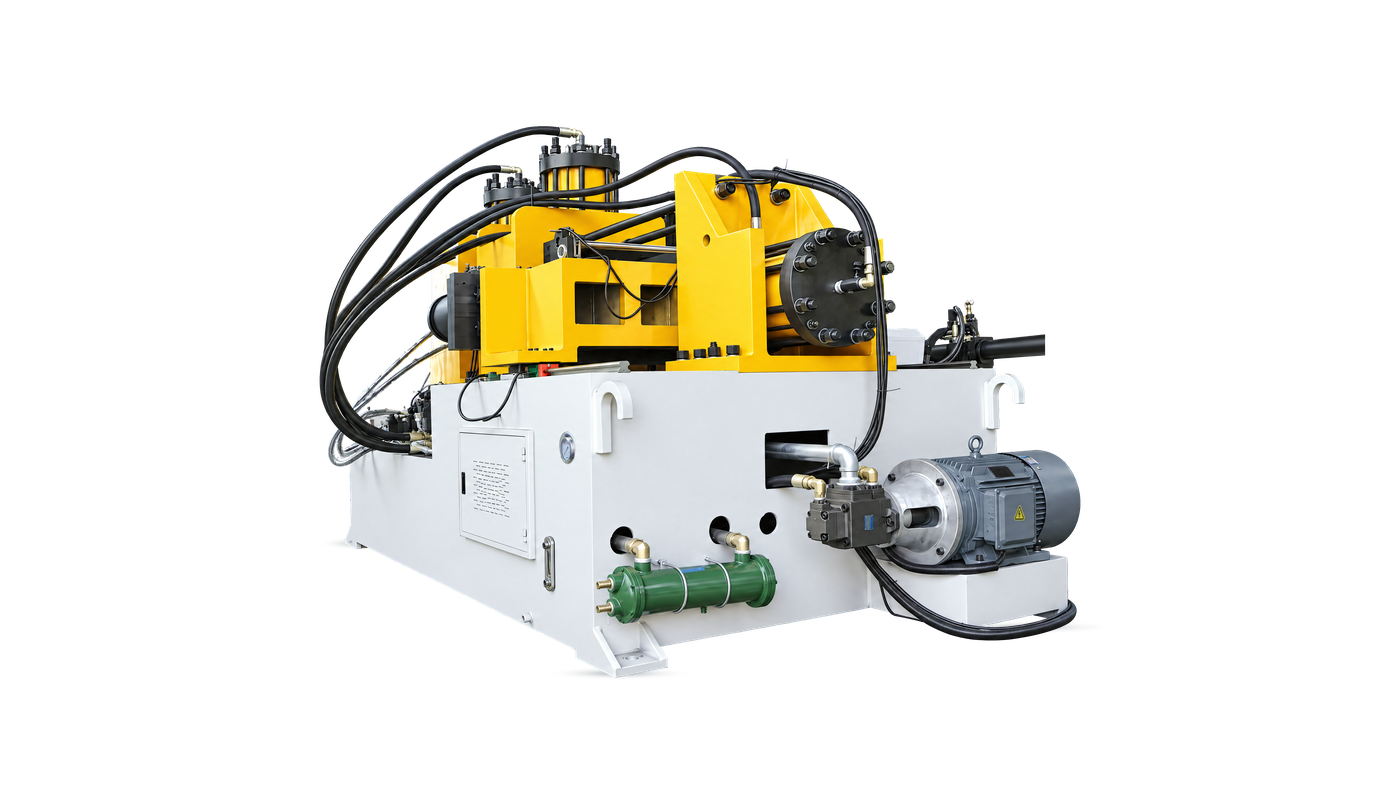

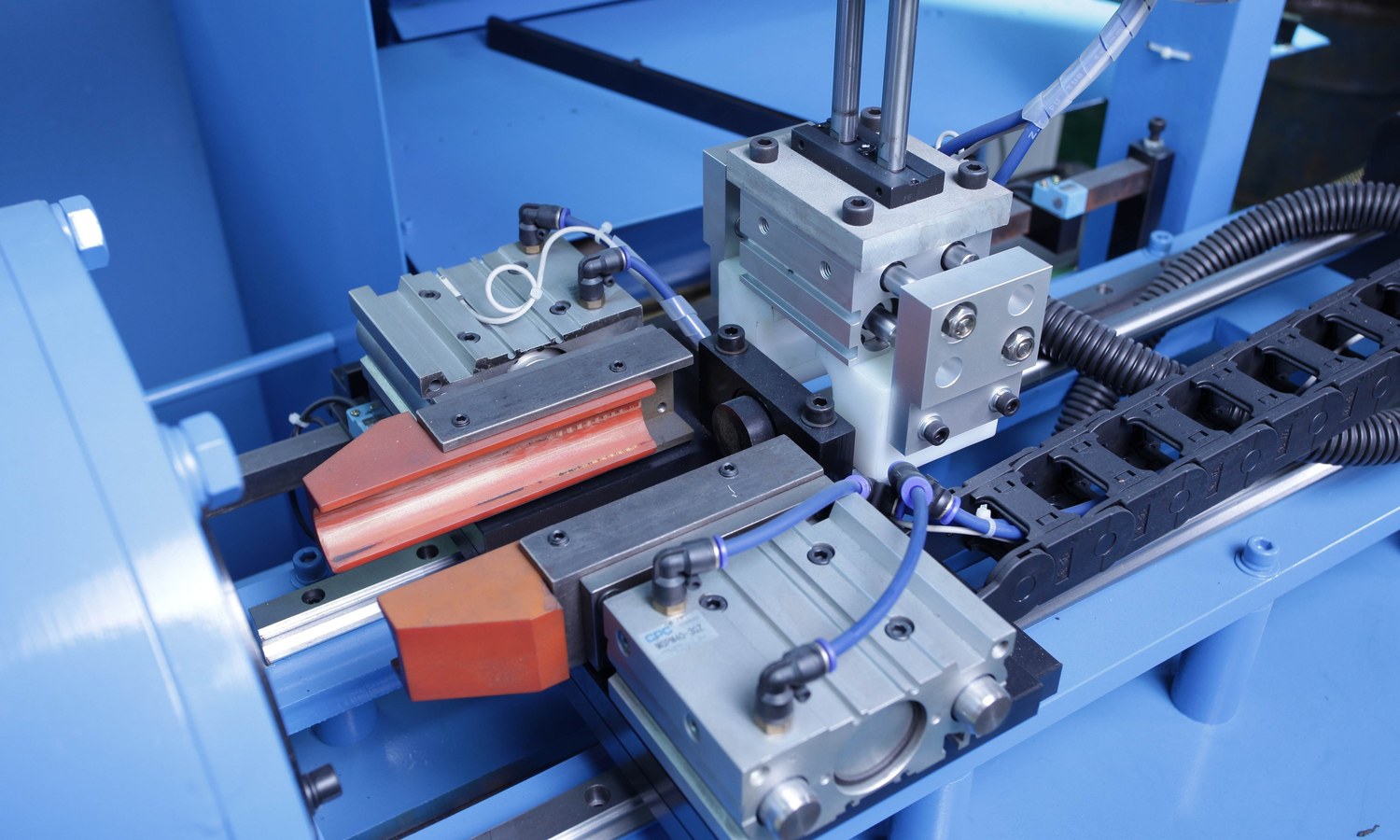

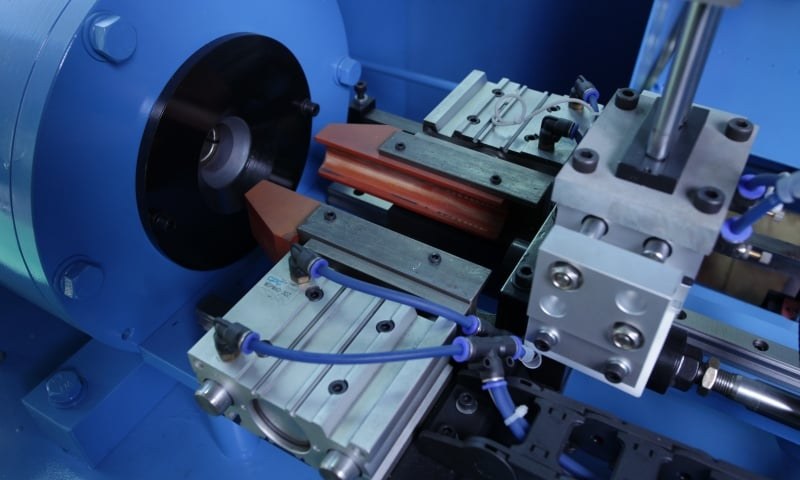

리니어 가이드로 이동부를 지지하며 관 끝을 성형합니다.

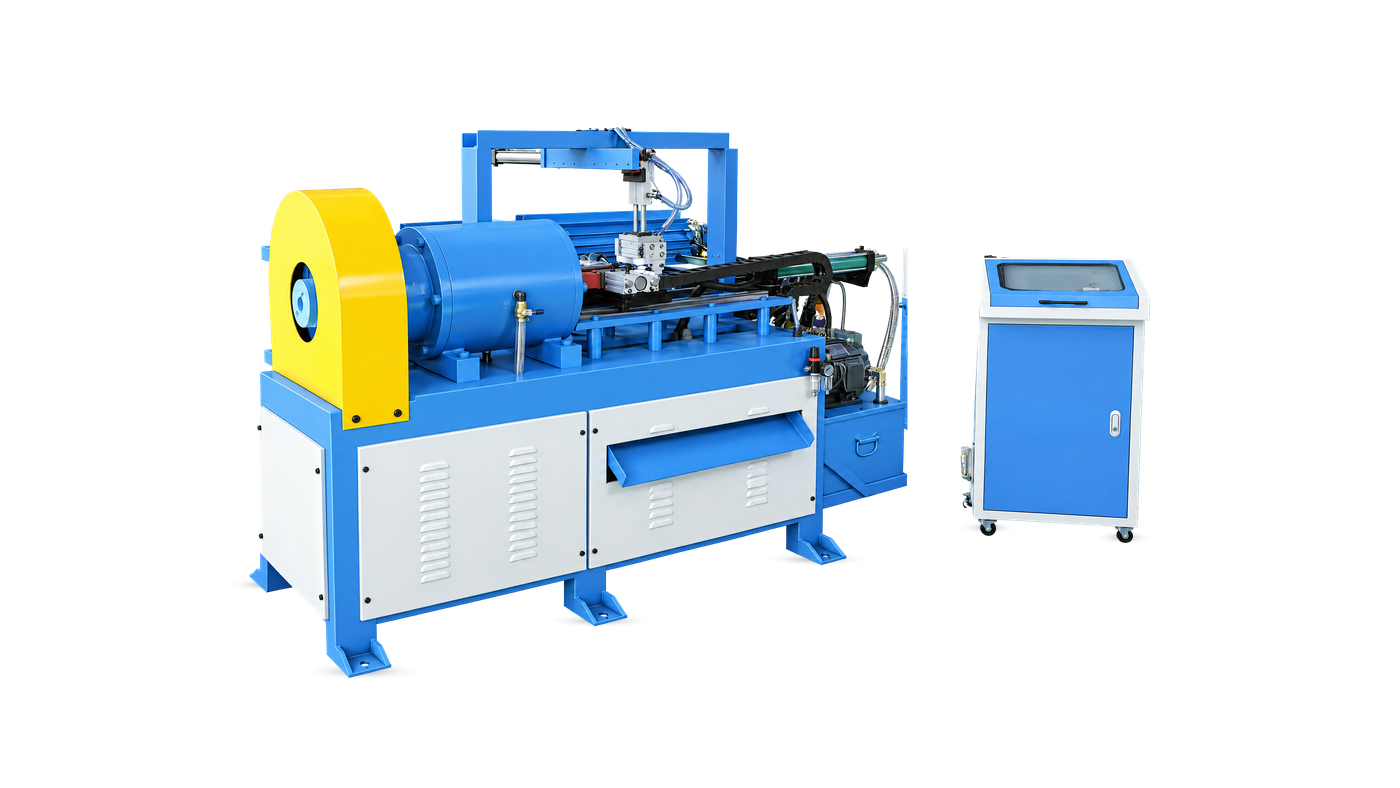

테이퍼 관 전용 단부 성형기로, 자동 로딩 장치를 갖췄습니다.

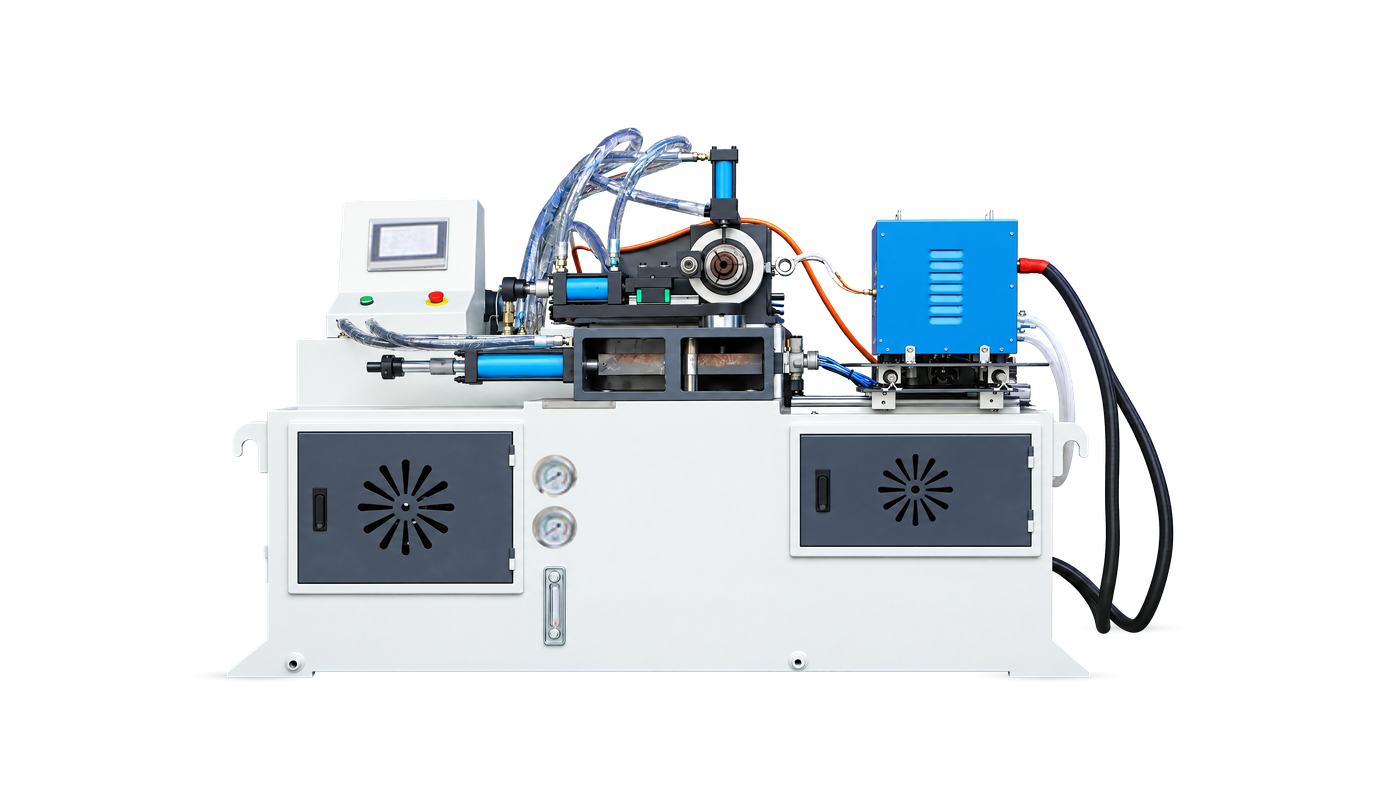

열간 스피닝으로 관 끝을 오므려 막습니다. 용접 없이 밀봉합니다.

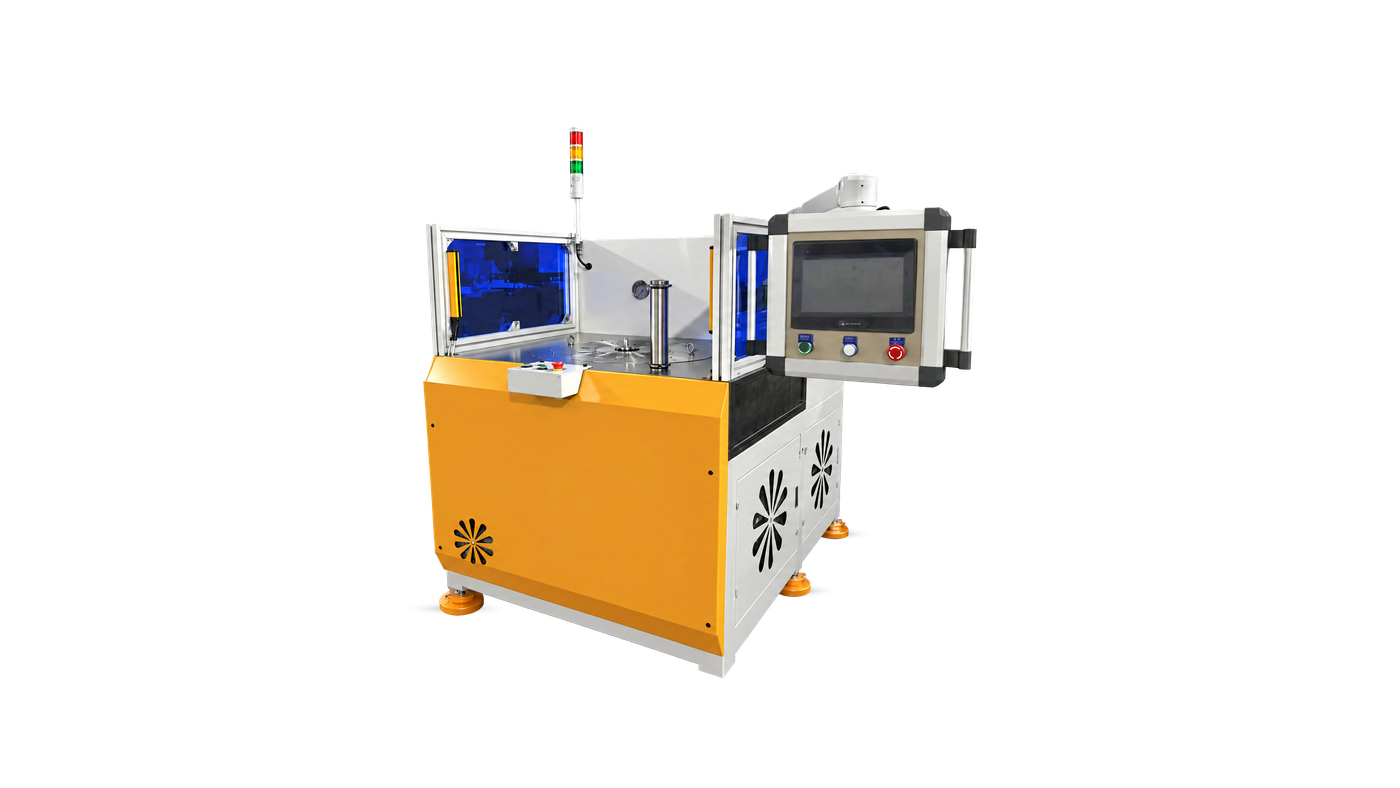

자동차 배기관의 험프 형상을 성형합니다.
성형한 관 끝과 금형을 기계별로 살펴보세요.

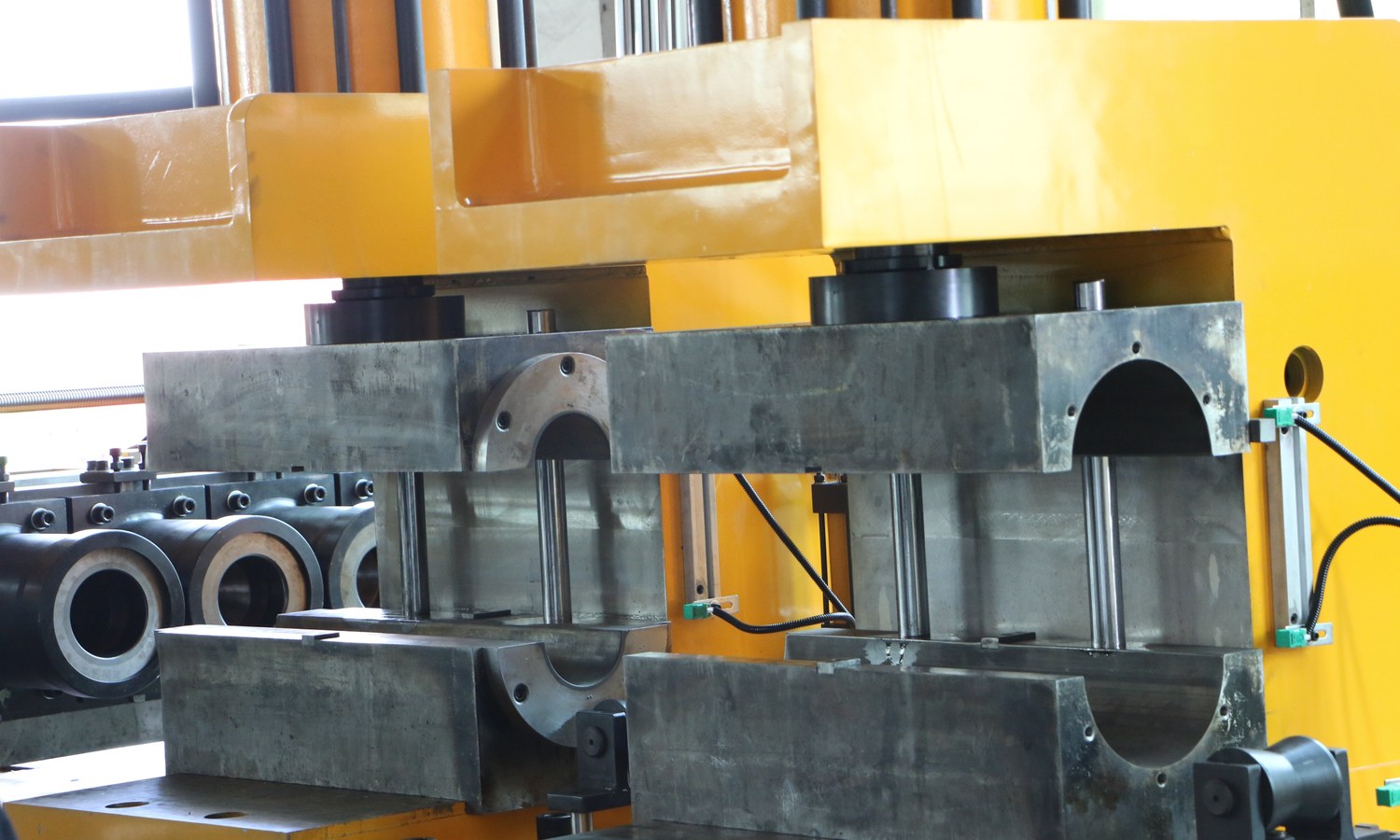

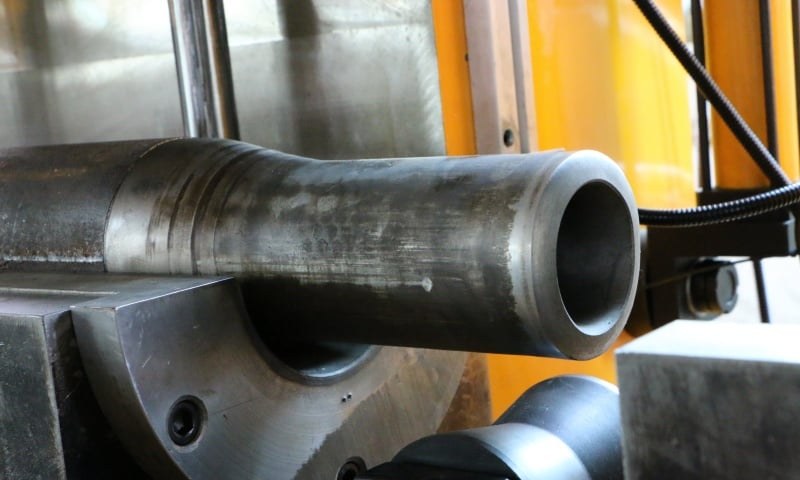

리니어 가이드로 이동부를 지지하며 관 끝을 성형합니다.
테이퍼 관 전용 단부 성형기로, 자동 로딩 장치를 갖췄습니다.

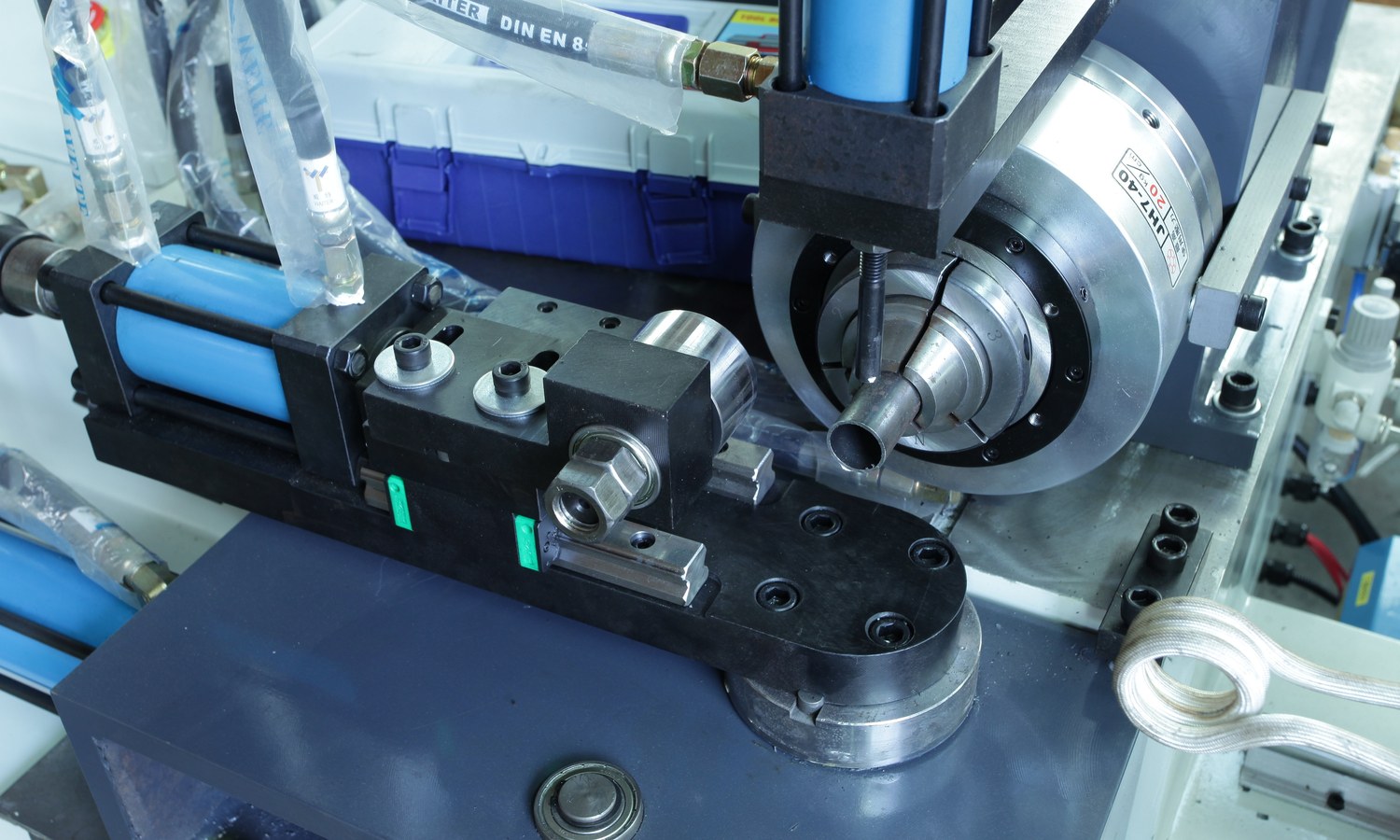

열간 스피닝으로 관 끝을 오므려 막습니다. 용접 없이 밀봉합니다.

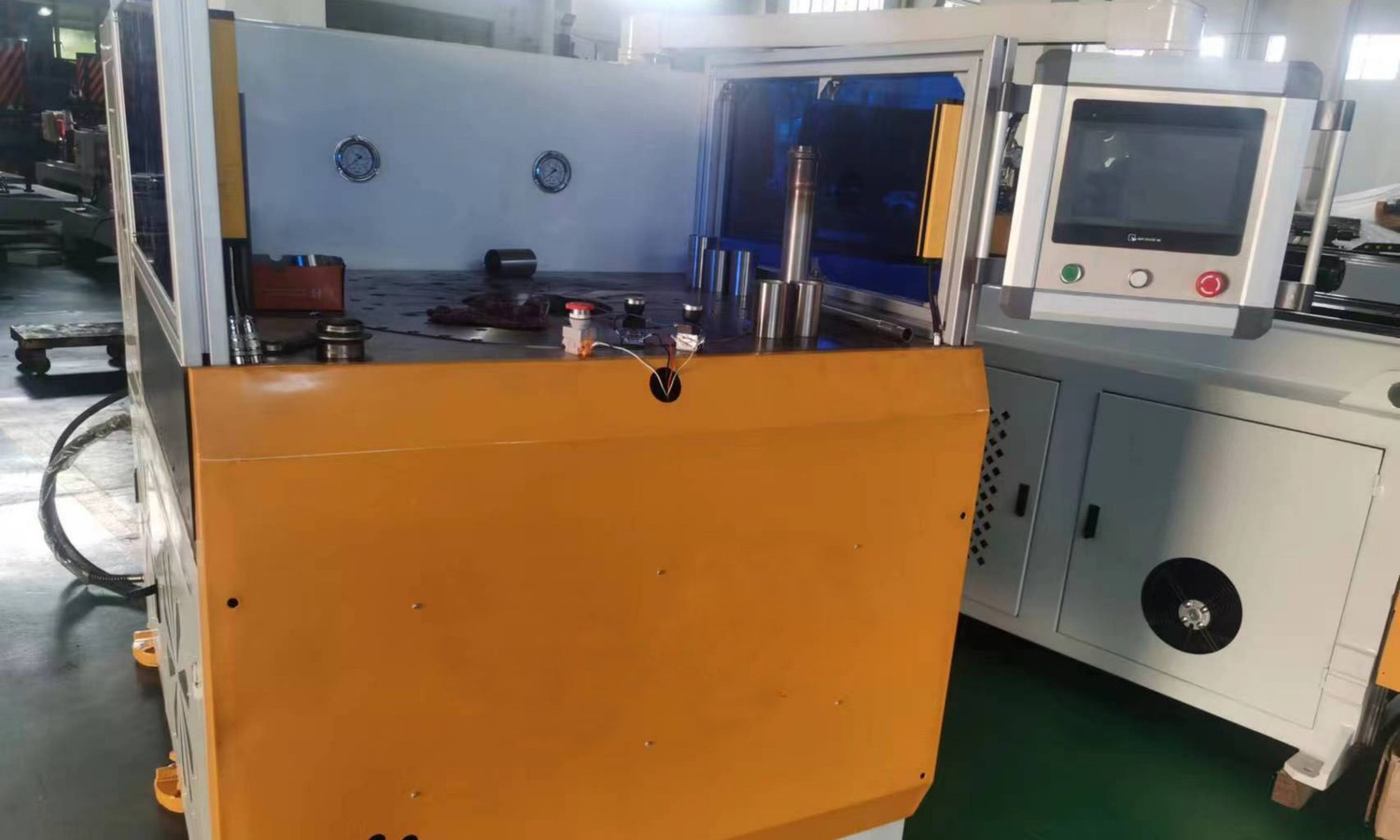

자동차 배기관의 험프 형상을 성형합니다.
네 기계의 사양을 확인하세요. 사양표가 없는 기계는 제조사의 제품 설명을 안내합니다.
사양표는 TM-40 기준입니다.
| 항목 | TM-40 |
|---|---|
| 성형 능력 | |
| 최대 적용 피팅 (mm) Maximum applicable fittings | Φ40×2.0 |
| 최대 작업 스트로크 (mm) Maximum working stroke | 100 |
| 유압력 (MPa) Hydraulic force | 4.5 |
| 작업 속도 Working speed | 100 mm / 3-4 s |
| 기계 | |
| 기계 중량 (kg) Machine weight | 1100 |
| 외형 치수 (mm) Machine size | 2000×550×1300 |
| 항목 | 값 |
|---|---|
| 성형 능력 | |
| 최대 축관 능력 (mm) Max contracting capacity | Φ40×2 |
| 1회 축관 길이 (mm) Contracting length one time | 500 |
| 성형 시간 Forming Time | 7-30 s/회 |
| 모터 출력 (kW) Motor Power | 4 |
| 항목 | 40NC |
|---|---|
| 성형 능력 | |
| 최대 적용 파이프 (mm) Maximum applicable pipe | Φ32×2.0 |
| 유압 척 Hydraulic chuck | 32 |
| 최대 유압 (MPa) Maximum hydraulic pressure | 12 |
| 동력 | |
| 유압 모터 출력 (kW) Hydraulic motor power | 3 |
| 회전 모터 출력 (kW) Rotary motor power | 3 |
| 고주파 장치 (kW) High frequency machine | 15 |
| 기계 | |
| 외형 치수 (mm) Dimension | 2000×820×900 |
| 기계 중량 (kg) Weight | 600 |
