- 절곡 길이
- 1500~4100mm
- 톤수
- 63~320T
- 작업 속도
- 9.5~19mm/s
63/1500부터 320/4100까지.
63 · 100 · 150 · 220 · 250 · 320.
320 계열 9.5부터 63 계열 19까지.
적용 분야
분야로 살펴보는
판금 부품의 쓰임.
펀치와 다이로 판재에 힘을 가해 정해진 각도로 굽힙니다. 금형에 따라 직각·원호·둔각 형상을 절곡할 수 있습니다.

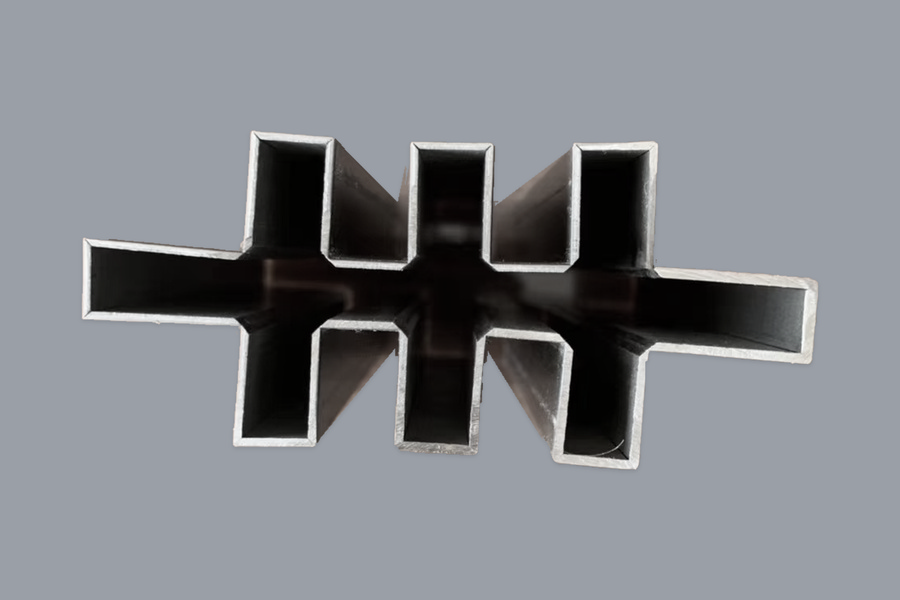

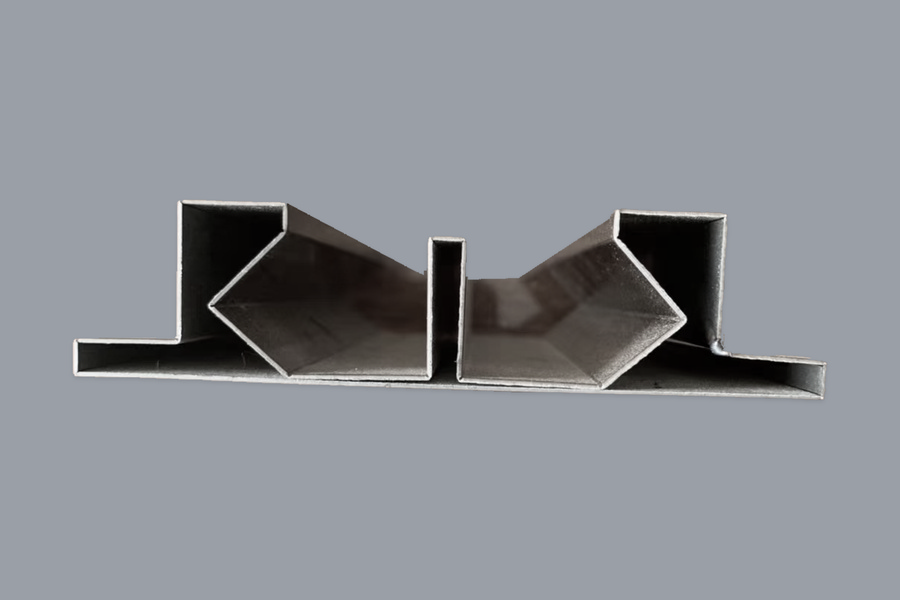

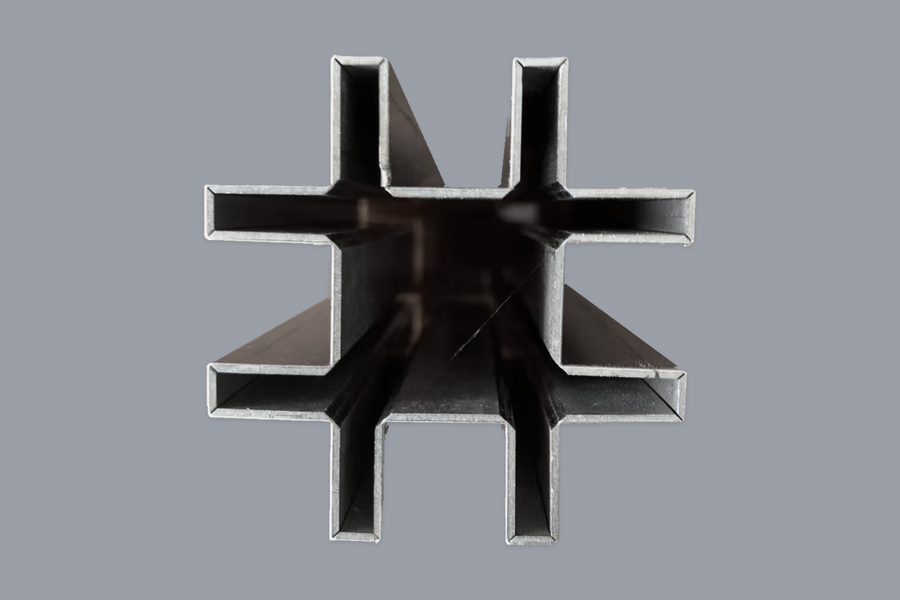

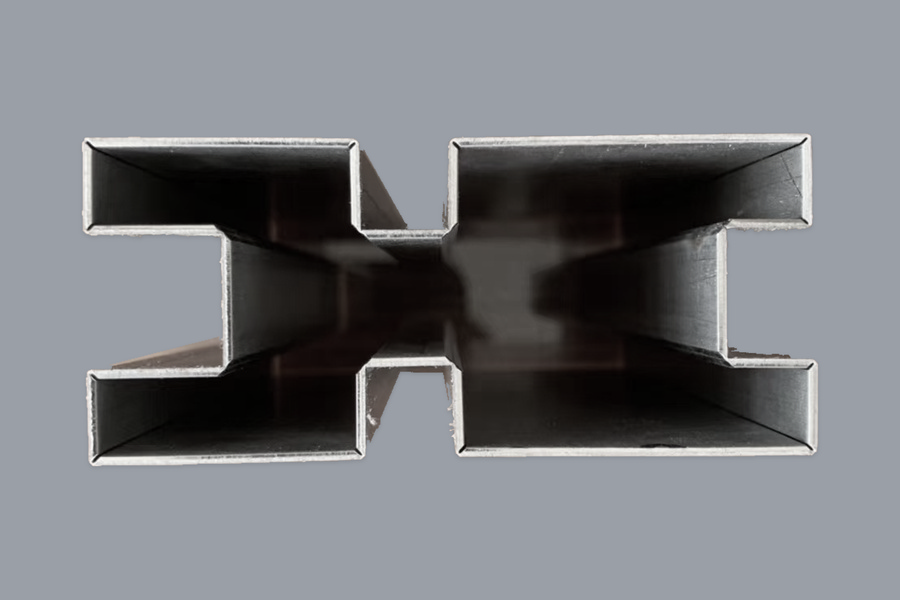

절곡 단면 살펴보기
분야로 찾아보기
STON 프레스브레이크로 가공하는 판금 부품전기함
브래킷·DIN 레일 지지부·케이블 인입판 절곡부
서버 랙·통신함
브래킷·선반
에너지저장장치 함체
구조 바닥부·인양고리·두꺼운 브래킷
키오스크
두꺼운 받침부·고정판·보강판·시제품 전면판
금속 가구(서류함·사물함)
잠금장치 보강판·경첩 브래킷·철물 장착부
엘리베이터
1.5 mm 스테인리스 승강장 문짝·두꺼운 구조 브래킷·문턱 부품
철제 도어
경첩 보강판·잠금장치 상자·문턱 부품
금속 천장·건축 외장 패널
깊게 접는 외벽 카세트 패널·구조 브래킷
공조기
구조 베이스·인양 브래킷·두꺼운 장착판
스테인리스 캐비닛·패널
스테인리스 작업대 상판·프레임 부재·두꺼운 브래킷
실험실·의료장비
작은 브래킷·장착판·시제품 외장
수탁 판금 가공
브래킷·절곡 판금 부품
그 밖에 자동차, 냉난방·공조, 가전, 가구 산업.

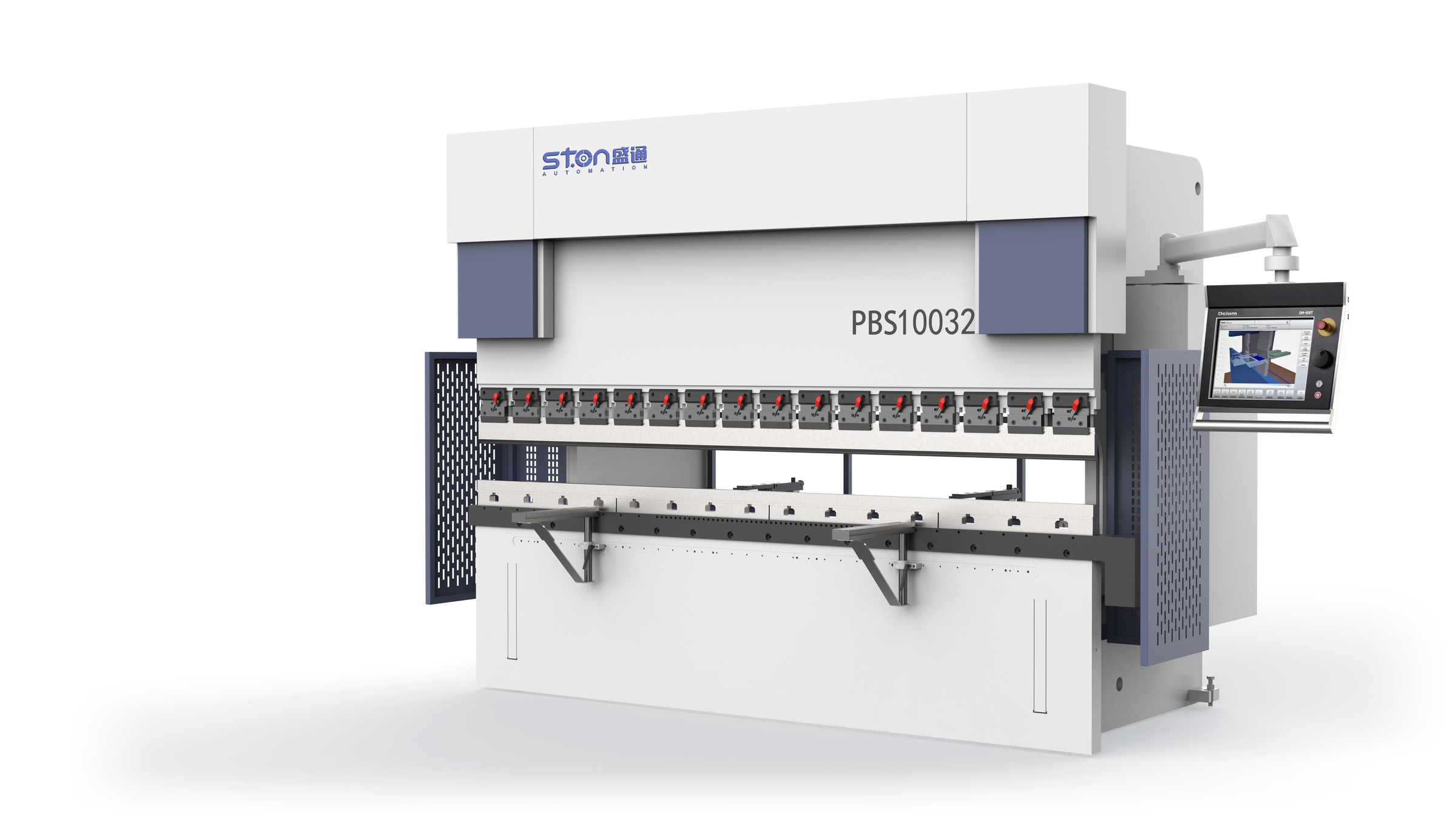

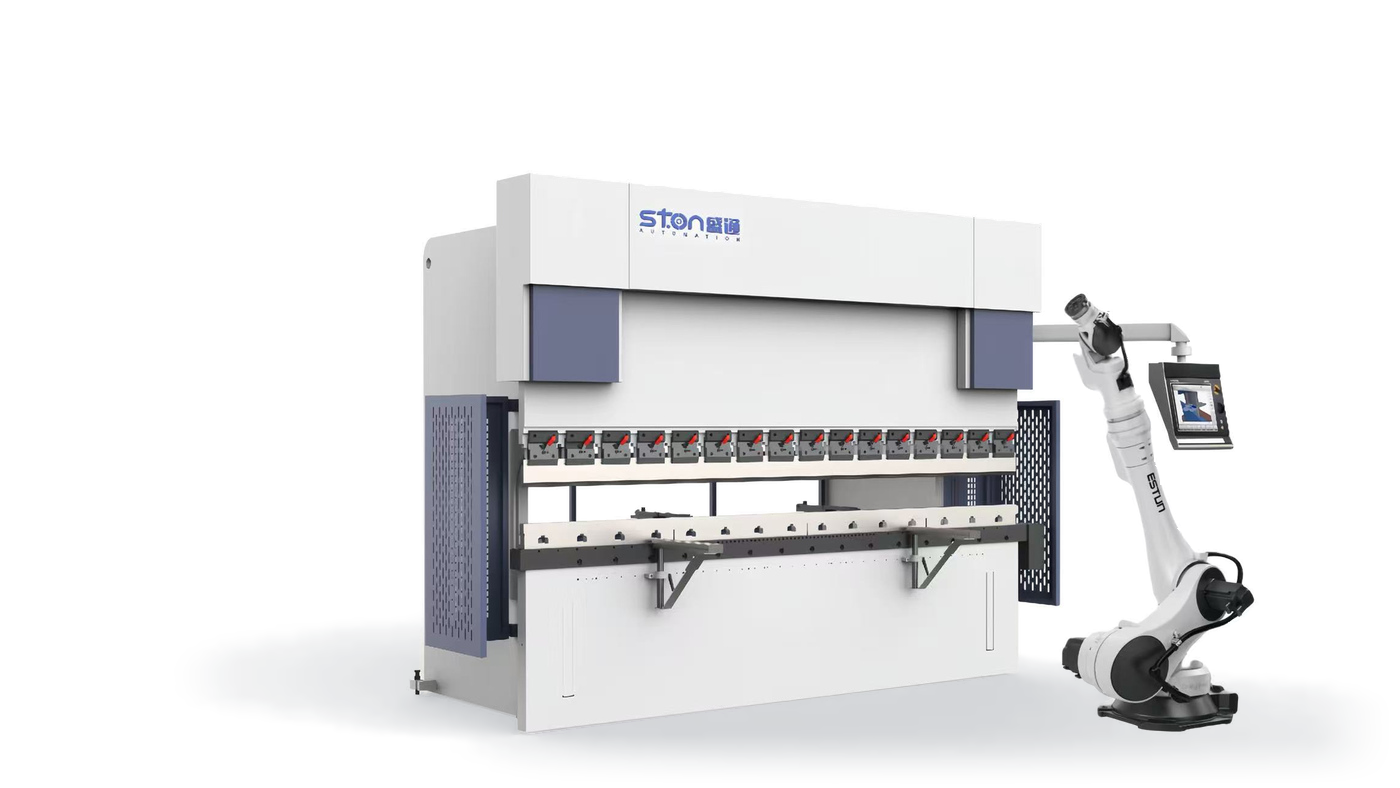

STON 프레스브레이크(절곡기)
같은 계열,
다른 가공 범위.
톤수·절곡 길이·기계 크기로 살펴보는 PBS 계열. 절곡 길이 1500mm~4100mm.
모델별 사양 한눈에
STON PBS 계열 · 전유압 서보
PBS 63 ~ 150
| 항목 | 63/1500 | 63/2100 | 63/2550 | 100/3200 | 100/4100 | 150/3200 | 150/4100 |
|---|---|---|---|---|---|---|---|
| 절곡 | |||||||
| 공칭력 (kN) | 630 | 630 | 630 | 1000 | 1000 | 1500 | 1500 |
| 절곡 길이 (mm) | 1500 | 2100 | 2550 | 3200 | 4100 | 3200 | 4100 |
| 기둥 간 거리 (mm) | 1200 | 1600 | 2050 | 2700 | 3600 | 2700 | 3600 |
| 실린더 스트로크 (mm) | 215 | 215 | 215 | 215 | 215 | 215 | 215 |
| 개방 높이 (mm) | 580 | 580 | 580 | 580 | 580 | 580 | 580 |
| 스로트 깊이 (mm) | 350 | 350 | 350 | 390 | 390 | 405 | 405 |
| 램 속도 | |||||||
| 램 급속 하강 속도 (mm/s) | 185 | 185 | 185 | 220 | 220 | 180 | 180 |
| 램 작업 속도 (mm/s) | 19 | 19 | 19 | 17 | 17 | 14 | 14 |
| 램 복귀 속도 (mm/s) | 180 | 180 | 180 | 210 | 180 | 180 | 170 |
| X·R축 | |||||||
| X축 이동량 (mm) | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| R축 이동량 (mm) | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| X축 속도 (mm/s) | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
| R축 속도 (mm/s) | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| 기계 | |||||||
| 주모터 출력 (kW) | 8.7 | 8.7 | 8.7 | 10.8 | 10.8 | 13.2 | 13.2 |
| 유압유 용량 (L) | 130 | 180 | 200 | 300 | 400 | 300 | 400 |
| 오일 펌프 유량 (L) | 16 | 16 | 16 | 20 | 20 | 25 | 25 |
| 외형 치수(길이 × | 2000 × | 2600 × | 3150 × | 3720 × | 4620 × | 3780 × | 4680 × |
| 본체 두께(수직판·슬라이드·작업대) (mm) | 40/ | 40/ | 40/ | 50/ | 50/ | 60/ | 60/ |
| 기계 중량 (kg) | 4500 | 5000 | 6000 | 8500 | 10500 | 9200 | 11600 |
PBS 220 ~ 320
| 항목 | 220/3200 | 220/4100 | 250/3200 | 250/4100 | 320/3200 | 320/4100 |
|---|---|---|---|---|---|---|
| 절곡 | ||||||
| 공칭력 (kN) | 2200 | 2200 | 2500 | 2500 | 3200 | 3200 |
| 절곡 길이 (mm) | 3200 | 4100 | 3200 | 4100 | 3200 | 4100 |
| 기둥 간 거리 (mm) | 2700 | 3600 | 2700 | 3600 | 2700 | 3600 |
| 실린더 스트로크 (mm) | 215 | 215 | 225 | 225 | 315 | 315 |
| 개방 높이 (mm) | 580 | 580 | 580 | 580 | 680 | 680 |
| 스로트 깊이 (mm) | 405 | 405 | 405 | 405 | 405 | 405 |
| 램 속도 | ||||||
| 램 급속 하강 속도 (mm/s) | 160 | 160 | 150 | 150 | 130 | 130 |
| 램 작업 속도 (mm/s) | 12 | 12 | 10 | 10 | 9.5 | 9.5 |
| 램 복귀 속도 (mm/s) | 160 | 150 | 150 | 140 | 120 | 110 |
| X·R축 | ||||||
| X축 이동량 (mm) | 500 | 500 | 500 | 500 | 500 | 500 |
| R축 이동량 (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| X축 속도 (mm/s) | 400 | 400 | 400 | 400 | 400 | 400 |
| R축 속도 (mm/s) | 200 | 200 | 200 | 200 | 200 | 200 |
| 기계 | ||||||
| 주모터 출력 (kW) | 16.7 | 16.7 | 16.7 | 16.7 | 22 | 22 |
| 유압유 용량 (L) | 300 | 400 | 300 | 400 | 400 | 500 |
| 오일 펌프 유량 (L) | 32 | 32 | 32 | 32 | 40 | 40 |
| 외형 치수(길이 × | 3830 × | 4730 × | 3830 × | 4730 × | 3880 × | 4760 × |
| 본체 두께(수직판·슬라이드·작업대) (mm) | 70/ | 70/ | 70/ | 70/ | 80/ | 80/ |
| 기계 중량 (kg) | 11000 | 13200 | 11000 | 13200 | 16800 | 19000 |
순수전동 PBE 계열(절곡 길이 400~3200mm · 6~100T) · 별도 문의
