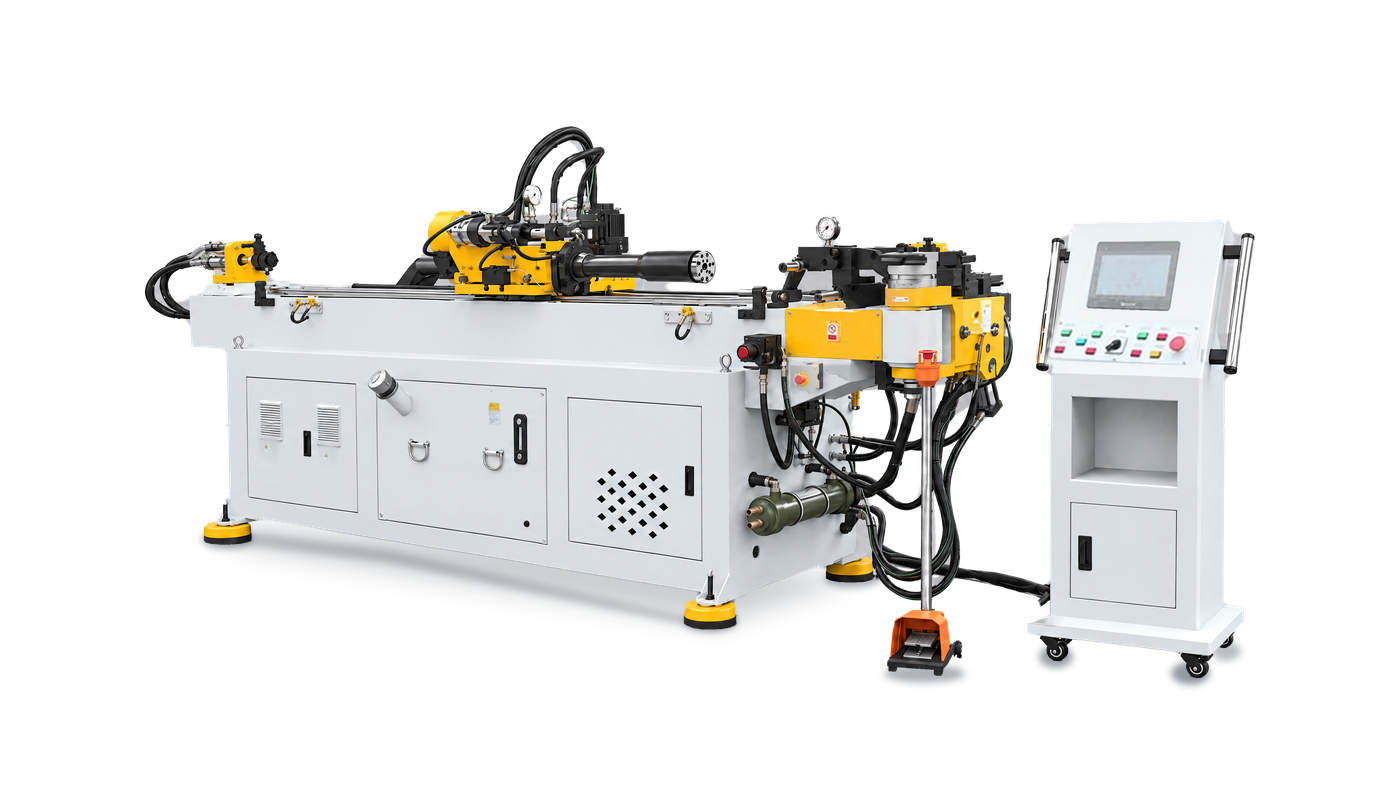

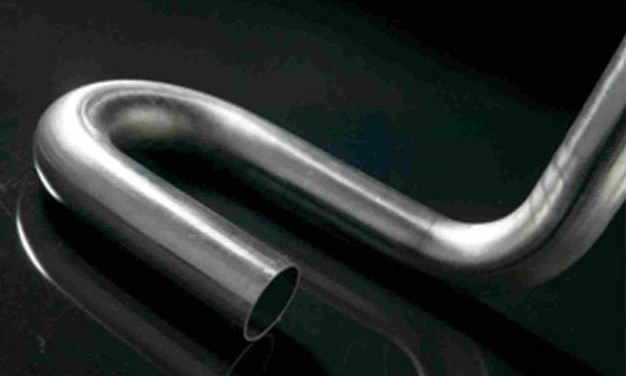

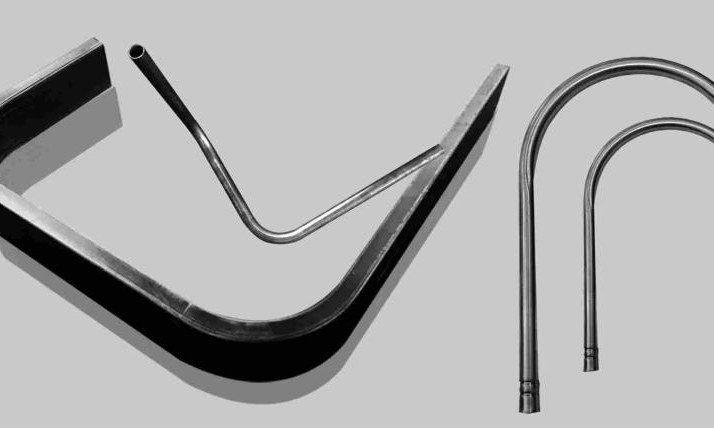

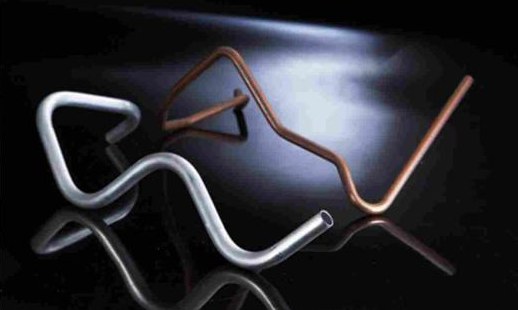

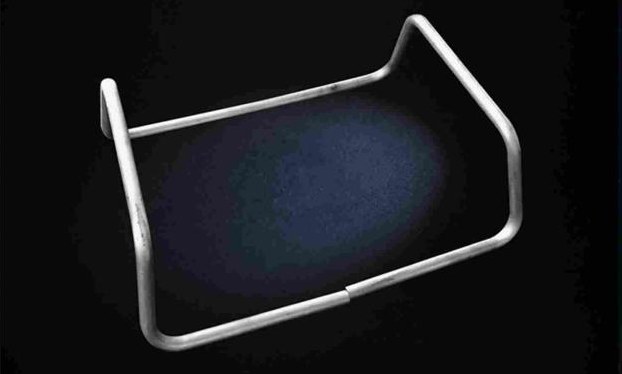

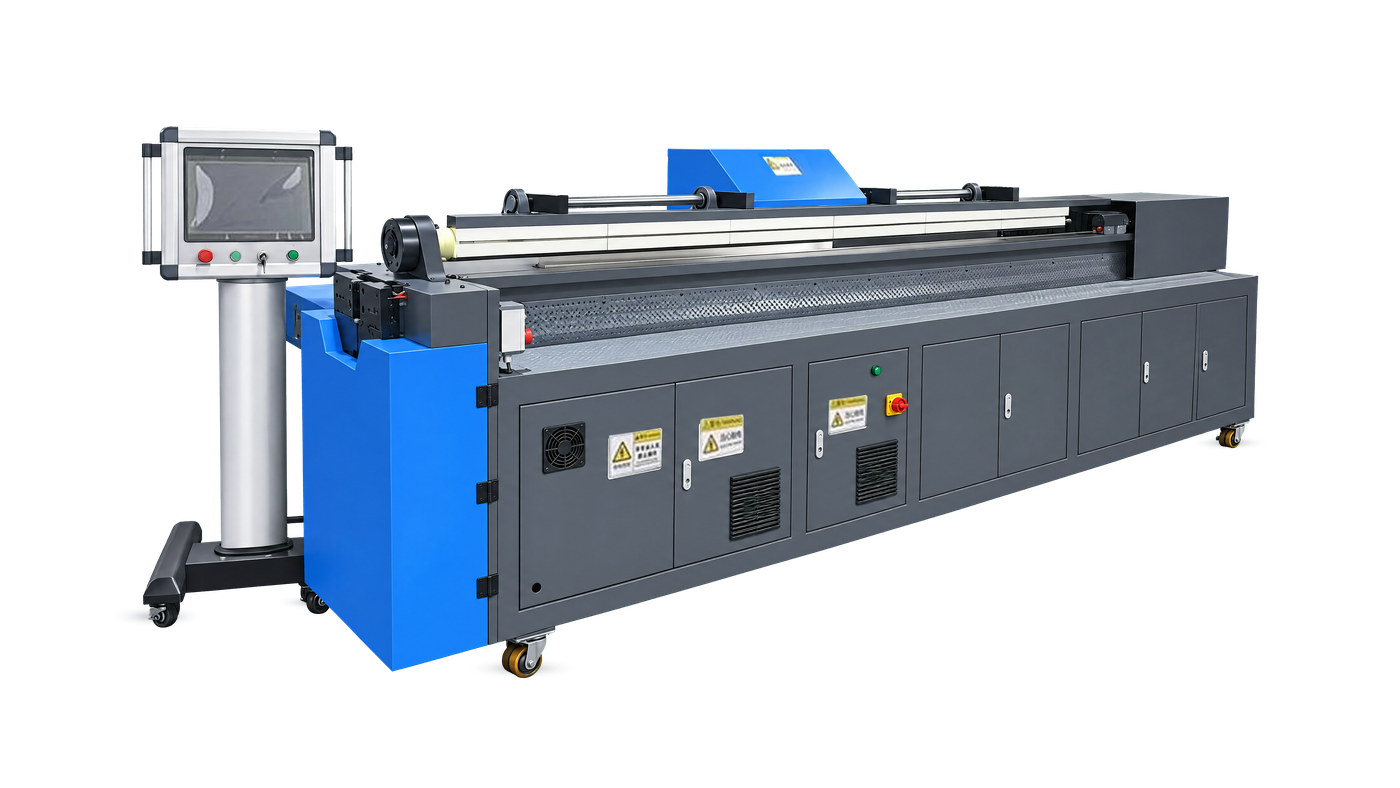

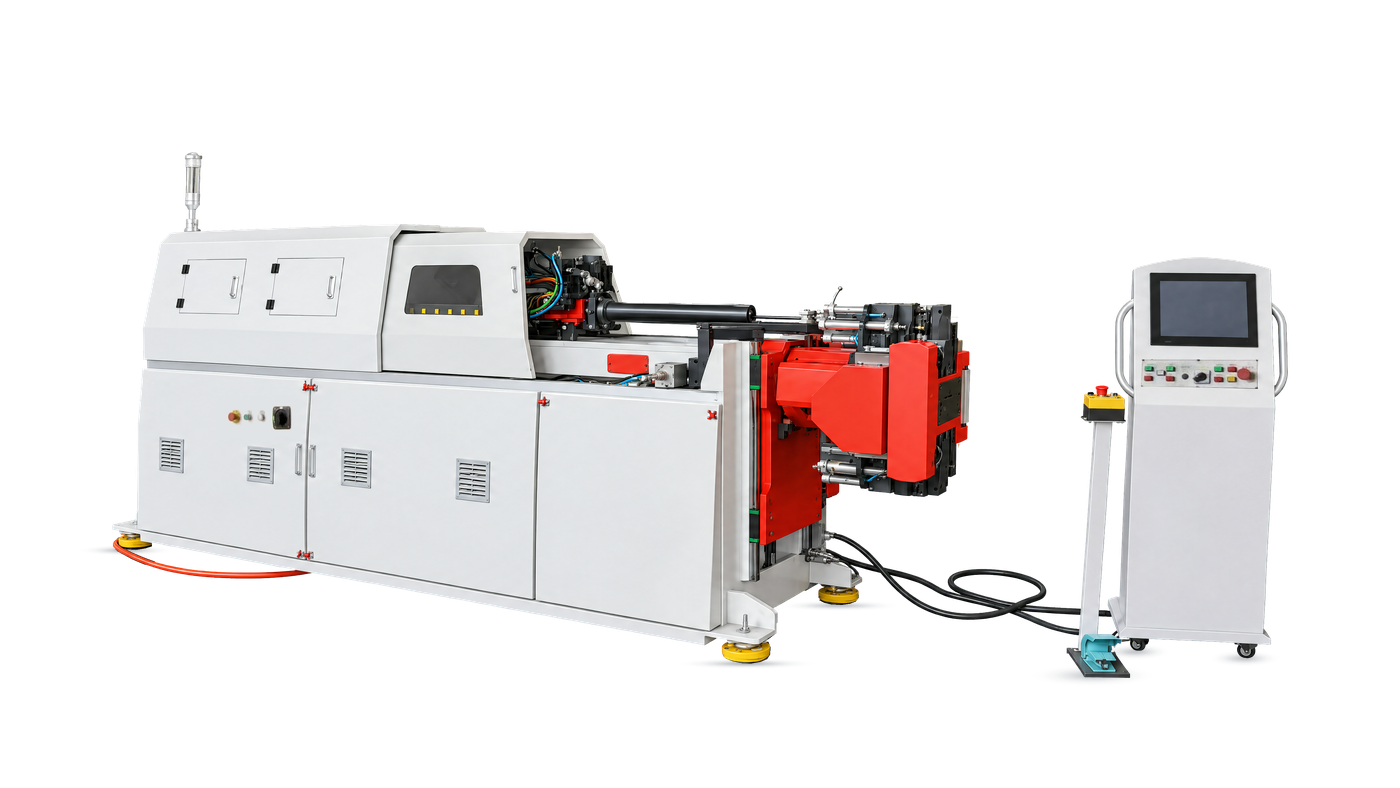

01CNC 파이프 벤딩기 CNC pipe bending machine
| 항목 | 값 |
|---|---|
| 벤딩 능력 | |
| 최대 벤딩 능력 (mm) Max bending capacity | Φ50×3t |
| 최대 벤딩 반경 (mm) Max bending radius | 250 |
| 최소 벤딩 반경 (mm) Min bending radius | 지름에 따라 결정 |
| 최대 이송 길이 (mm) Max feeding length | 3000 |
| 최대 벤딩 각도 (°) Max bending degree | 190 |
| 벤딩 단위 수 (piece) Bending unit | 16 |
| 속도·정밀도 | |
| 작업 속도 · 벤딩 속도 (°/s) Working speed · bending speed | 85 |
| 작업 속도 · 회전 속도 (°/s) Working speed · Rotary speed | 200 |
| 작업 속도 · 이송 속도 (mm/s) Working speed · Feeding speed | 1000 |
| 정밀도 · 이송 (mm) Accuracy · feeding | ±0.1 |
| 정밀도 · 회전 (°) Accuracy · rotary | ±0.1 |
| 정밀도 · 벤딩 (°) Accuracy · bending | ±0.1 |
| 구동·유압 | |
| 회전축 서보모터 출력 (W) Rotary servo motor power | 750 |
| 이송축 서보모터 출력 (kW) Feeding servo motor power | 1 |
| 롤러 정밀도 (mm) The accuracy of roller | Max 70 |
| 유압 모터 출력 (kW) Oil motor power | 5.5 |
| 최대 압력 (MPa) Max pressure | 12 |
| 유압 제어 시스템 Hydraulic control system | 전자 방향전환 밸브 |
| 오일 탱크 용량 (L) Oil tank | 190 |
| 제어 | |
| 제어반 Control Panel | PLC + 터치스크린 |
| 최대 저장 수 (group) Max storage units | 1000 |

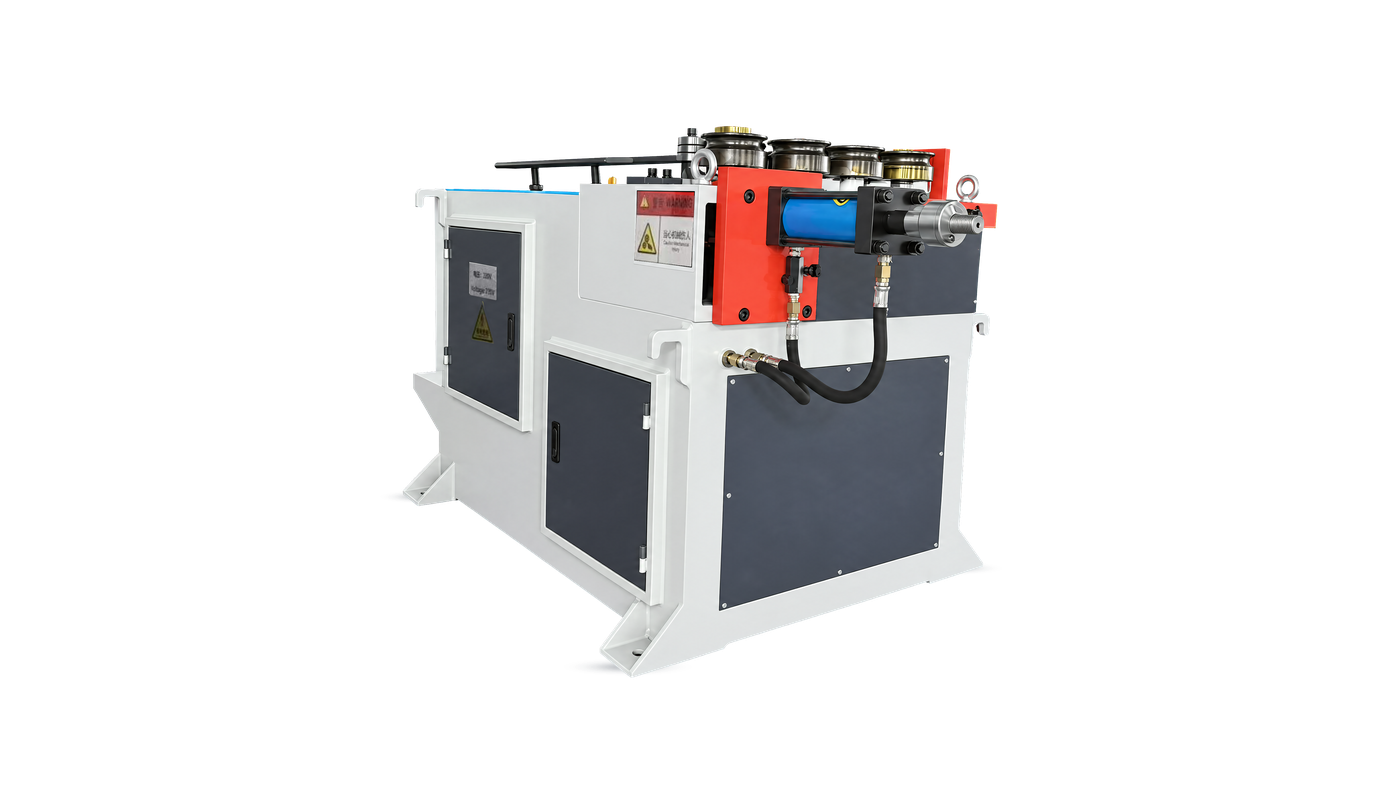

89CNC 파이프 벤딩기
89CNC pipe bending machine| 항목 | 89CNC 파이프 벤딩기 |
|---|---|
| 최대 벤딩 능력 (mm)Max bending capacity | Φ89×8t 강관 |
| 벤딩 반경 · 인발 벤딩 · 원형관Max rolling radius · Draw bending · Round tube | 1.5 OD – 4 OD |
| 벤딩 반경 · 인발 벤딩 · 직사각관Max rolling radius · Draw bending · Rectangular tube | 2.5 OD – 4 OD |
| 벤딩 반경 · 롤 벤딩 · 원형관Max rolling radius · Roll bending · Round tube | 8 OD ---- ∞ |
| 벤딩 반경 · 롤 벤딩 · 직사각관Max rolling radius · Roll bending · Rectangular tube | 8 OD --- ∞ |
| 최대 벤딩 반경 (mm)Max bending radius | 500mm |
| 최대 이송 길이 (mm)Max feeding length | 4000 |
| 최대 벤딩 각도 (°)Max bending degree | 190 |
| 회전 속도 (°/s)Rotary speed | 200 |
| 이송 속도 (mm/s)Feeding speed | 800 |
| 정밀도 · 이송 (mm)Accuracy · feeding | ±0.1 |
| 정밀도 · 회전 (°)Accuracy · rotary | ±0.1 |
| 정밀도 · 벤딩 (°)Accuracy · bending | ±0.1 |
| 회전축 서보모터 출력 (W)Rotary servo motor | 1500 W |
| 이송축 서보모터 출력 (kW)Feeding servo motor | 11KW |
| 롤 벤딩 서보모터 출력 (kW)Rolling servo motor | 11KW |
제조사 비고
- 최대 이송 길이
- 고객 요구에 따라 변경 가능
- 회전 속도
- 고속 회전 시 위험할 수 있습니다.
좌우 파이프 벤딩기
Left and right pipe bending machine| 항목 | 좌우 파이프 벤딩기 |
|---|---|
| 최대 벤딩 능력 (mm)Max bending capacity | Φ18 |
| 최대 벤딩 반경 (mm)Max bending radius | 80 |
| 최소 벤딩 반경 (mm)Min bending radius | 파이프 지름에 따라 결정 |
| 최대 이송 길이 (mm)Max feeding length | 2200 |
| 최대 벤딩 각도 (°)Max bending degree | 190 |
| 제어반Control Panel | PLC + 터치스크린 |
| 벤딩 단위 수 (piece)Bending unit | 16 |
| 작업 속도 · 벤딩 속도 (°/s)Working speed · bending speed | 200 |
| 작업 속도 · 이송 속도 (mm/s)Working speed · Feeding speed | 1000 |
| 정밀도 · 이송 (mm)Accuracy · feeding | ±0.1 |
| 정밀도 · 회전 (°)Accuracy · rotary | ±0.1 |
| 정밀도 · 벤딩 (°)Accuracy · bending | ±0.1 |
| 이송축 서보모터 출력 (W)Feeding servo motor power | 750 |
| 벤딩축 서보모터 출력 (kw)Bending servo motor power | 1 |
| 유압 모터 출력 (kW)Oil motor power | 3 |
| 최대 저장 수 (group)Max storage units | 1000 |
| 최대 압력 (MPa)Max pressure | 10 |
| 유압 제어 시스템Hydraulic control system | 전자 방향전환 밸브 |
| 오일 탱크 용량 (L)Oil tank | 250 |
| 오일 냉각기 (L/Min)Oil cooler | 100 |
| 기계 중량 (kg)Machine weight | 2000 |
| 외형 치수 (mm)Machine size | 2760×1200×1500 |
| 보증 기간 (month)Warranty time | 12 |
제조사 비고
- 최대 벤딩 반경
- 고객 요구에 따라 변경 가능
- 최대 이송 길이
- 고객 요구에 따라 변경 가능
- 이송축 서보모터 출력
- 미쓰비시(일본)
- 최대 저장 수
- 요구에 따라 확장 가능
- 최대 압력
- 조절 가능
- 유압 제어 시스템
- 유켄(일본)
- 외형 치수
- 치수는 참고용입니다.
NC 반자동 · 38~75
최대 벤딩 능력은 탄소강관 지름의 참고 기준입니다.| 항목 | 38NC | 50NC | 63NC | 75NC |
|---|---|---|---|---|
| 오일 펌프 모터 출력Oil pump motor power | 4kW | 5.5kW | 7.5kW | 7.5kW |
| 오일 탱크 용량Oil tank | 100L~110L | 110L | 200L | 260L |
| 제어 방식Control method | 싱글칩 터치스크린(PLC 없음) | 싱글칩 터치스크린(PLC 없음) | 싱글칩 터치스크린(PLC 없음) | 싱글칩 터치스크린(PLC 없음) |
| 표준 스핀들 길이Standard spindle length | 1500mm | 2200mm | 2500mm | 2800mm |
| 최대 벤딩 능력Maximum bending capacity | 38 mm 지름 탄소강관(참고 기준) | 50 mm 지름 탄소강관(참고 기준) | 63 mm 지름 탄소강관(참고 기준) | 75 mm 지름 탄소강관(참고 기준) |
NC 반자동 · 89~130
최대 벤딩 능력은 탄소강관 지름의 참고 기준입니다.| 항목 | 89NC | 115NC | 130NC |
|---|---|---|---|
| 오일 펌프 모터 출력Oil pump motor power | 11kW | 15kW | 22kW |
| 오일 탱크 용량Oil tank | 280L | 350L | 380L |
| 제어 방식Control method | 싱글칩 터치스크린(PLC 없음) | 싱글칩 터치스크린(PLC 없음) | 싱글칩 터치스크린(PLC 없음) |
| 표준 스핀들 길이Standard spindle length | 2800mm | 3500mm | 3800mm |
| 최대 벤딩 능력Maximum bending capacity | 89 mm 지름 탄소강관(참고 기준) | 115 mm 지름 탄소강관(참고 기준) | 130 mm 지름 탄소강관(참고 기준) |
NC 반자동 · 168~325
최대 벤딩 능력은 탄소강관 지름의 참고 기준입니다.| 항목 | 168NC | 219NC | 325NC |
|---|---|---|---|
| 오일 펌프 모터 출력Oil pump motor power | 34kW | 40kW | 55kW |
| 오일 탱크 용량Oil tank | 650L | 1000L | 1200L |
| 제어 방식Control method | 싱글칩 터치스크린(PLC 없음) | 싱글칩 터치스크린(PLC 없음) | 싱글칩 터치스크린(PLC 없음) |
| 표준 스핀들 길이Standard spindle length | 5000mm | 6000mm | 8000mm |
| 최대 벤딩 능력Maximum bending capacity | 168 mm 지름 탄소강관(참고 기준) | 219 mm 지름 탄소강관(참고 기준) | 325 mm 지름 탄소강관(참고 기준) |

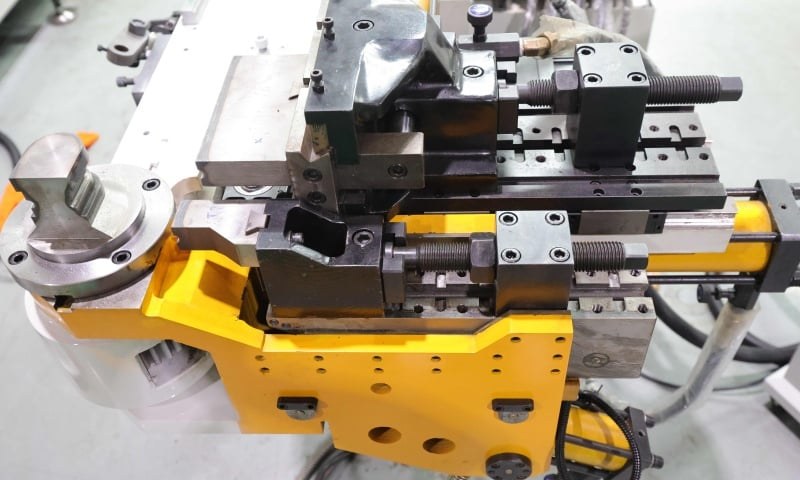

CNC 전자동 · 12·18
최대 벤딩 능력은 탄소강관 지름의 참고 기준입니다.| 항목 | 12CNC3A1S | 18CNC3A1S |
|---|---|---|
| 서보모터·주모터 출력Rotary servo | 회전 서보: 0.4kW이송 서보: 0.4kW벤딩 서보: 2kW주모터: 2kW | 회전 서보: 0.75kW이송 서보: 1kW벤딩 서보: 3kW오일 펌프 모터: 3kW |
| 제어 방식Control method | PLC + 터치스크린 + 서보모터 | PLC + 터치스크린 + 서보모터 |
| 표준 스핀들 길이Standard spindle length | 900mm | 2000mm |
| 최대 벤딩 능력Maximum bending capacity | 12 mm 지름 탄소강관(참고 기준) | 18 mm 지름 탄소강관(참고 기준) |
| 지그 구동 방식Fixture drive method | 공압 | 유압 |

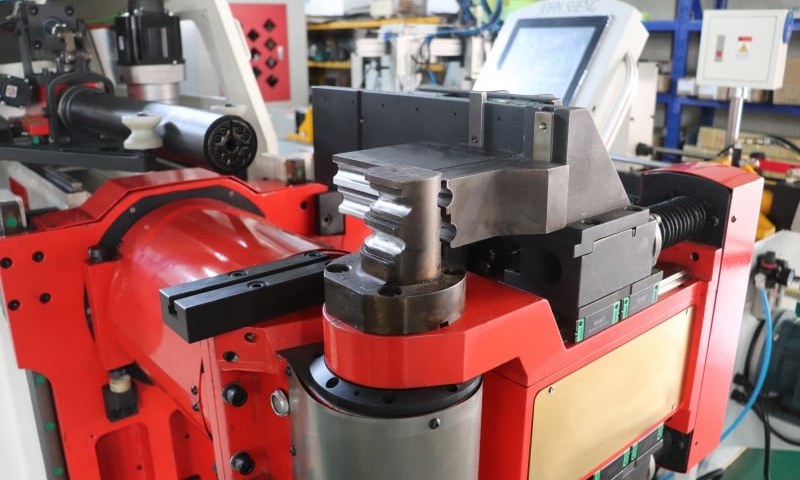

38CNC · 2A1S·3A1S·4A2S
최대 벤딩 능력은 탄소강관 지름의 참고 기준입니다.| 항목 | 38CNC2A1S | 38CNC3A1S | 38CNC4A2S |
|---|---|---|---|
| 서보모터·주모터 출력Rotary servo | 회전 서보: 0.75kW이송 서보: 1kW오일 펌프 모터: 5.5kW | 회전 서보: 0.75kW이송 서보: 1kW벤딩 서보:5.5Kw오일 펌프 모터: 5.5kW | 회전 서보: 0.75kW이송 서보: 1kW벤딩 서보:5.5Kw금형 교체 서보:1.5Kw오일 펌프 모터: 5.5kW |
| 제어 방식Control method | PLC + 터치스크린 + 서보모터 | PLC + 터치스크린 + 서보모터 | PLC + 터치스크린 + 서보모터 |
| 표준 스핀들 길이Standard spindle length | 2500mm | 2500mm | 3000mm |
| 최대 벤딩 능력Maximum bending capacity | 38 mm 지름 탄소강관(참고 기준) | 38 mm 지름 탄소강관(참고 기준) | 38 mm 지름 탄소강관(참고 기준) |
| 지그 구동 방식Fixture drive method | 유압 | 유압 | 유압 |
38CNC · 5A3S·6A4S
최대 벤딩 능력은 탄소강관 지름의 참고 기준입니다.| 항목 | 38CNC5A3S | 38CNC6A4S |
|---|---|---|
| 서보모터·주모터 출력Rotary servo | 회전 서보: 0.75kW이송 서보: 1kW벤딩 서보:5.5Kw보조 서보 :1Kw금형 교체 서보:1.5Kw오일 펌프 모터: 5.5kW | 회전 서보: 0.75kW이송 서보: 1kW벤딩 서보:5.5Kw보조 서보 :1Kw금형 교체 서보:1.5Kw이중 금형 교체 서보:1.5Kw오일 펌프 모터: 5.5kW |
| 제어 방식Control method | PLC + 터치스크린 + 서보모터 | PLC + 터치스크린 + 서보모터 |
| 표준 스핀들 길이Standard spindle length | 3000mm | 3000mm |
| 최대 벤딩 능력Maximum bending capacity | 38 mm 지름 탄소강관(참고 기준) | 38 mm 지름 탄소강관(참고 기준) |
| 지그 구동 방식Fixture drive method | 유압 | 유압 |
38CNC · 8A·9A
최대 벤딩 능력은 탄소강관 지름의 참고 기준입니다.| 항목 | 38CNC8A | 38CNC9A |
|---|---|---|
| 서보모터·주모터 출력Rotary servo | 회전 서보: 0.75kW이송 서보: 1kW벤딩 서보:5.5Kw보조 서보 :1Kw금형 교체 서보:1.5Kw이중 금형 교체 서보:1.5Kw주모터: 5.5Kw복수 클램프 서보 | 회전 서보: 0.75kW이송 서보: 1kW벤딩 서보:5.5Kw보조 서보 :1Kw금형 교체 서보:1.5Kw이중 금형 교체 서보:1.5Kw주모터: 5.5Kw복수 클램프 서보 |
| 제어 방식Control method | PLC + 터치스크린 + 서보모터 | PLC + 터치스크린 + 서보모터 |
| 표준 스핀들 길이Standard spindle length | 3000mm | 3000mm |
| 최대 벤딩 능력Maximum bending capacity | 38 mm 지름 탄소강관(참고 기준) | 38 mm 지름 탄소강관(참고 기준) |
| 지그 구동 방식Fixture drive method | 서보 | 서보 |
